| Material: | Casting, Edelstahl, Messing, Roheisen, duktiles Eisen | Medien: | Wasser, Öl, Gas, Säure, Dampf |
|---|---|---|---|
| Standard- oder nichtstandardisiert: | Standard | Produkt-Name: | SCHIEBER |
| Standard: | asme | Verbindung: | Flansch-Verbindung, Innengewinde |
| Modell: | Modell | ||
| Markieren: | asme Roheisenschieber,dn50 Roheisenschieber,asme Keilschieber |
||

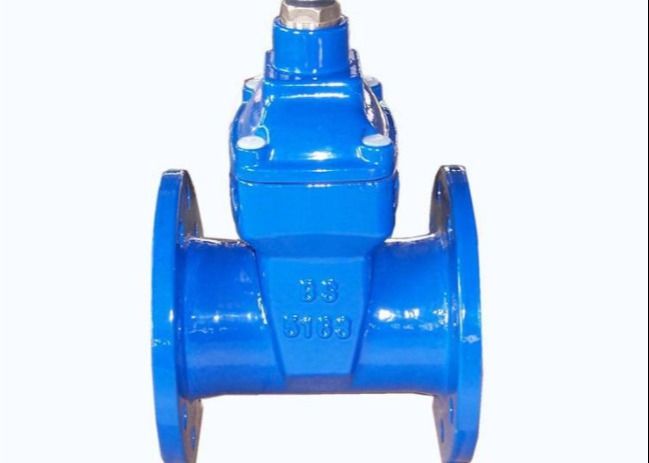

Roheisen-elastische Sitzkeil-Schieber
| Standard |
LÄRM 3352-F4, LÄRM 3352-F5, BS5163, AWWA C509, AWWA C515 Flanschbohrung ist entsprechend DIN2501, BS4504 und ANSI B16.1 PN10, PN16, PN25 |
| Art | Angeflanschtes Ende, hart getroffenes Ende, mechanischer gemeinsamer, nicht steigender Stamm/steigender Stamm |
| Material |
Körper: Duktiles Eisen GGG40/50 oder Form IronGG25 Keil: Duktiles Eisen GGG40/50+EPDM/NBR oder Metall gesetzt Stamm: Edelstahl 2Cr13, SS304, SS316 Bolzen und Nüsse: Kohlenstoffstahl mit verzinktem oder SS304,316 |
| Beschichtung | Intern und extern mit Fusionsverbundener Epoxidbeschichtung min250μm |
Anwendungen
Dieses Ventil traf weit in den flüssigen Rohren für das Öffnen oder schließend Festlegung in solchem Wasser, in Abwasserbeseitigung, in elektrischen Strom, in Energetikrohr, in Chemikalie, in Verschiffen, in Energiequellen etc. zu.
Anwendbare Standards
a.American-Standard
Entwurf zu ANSI/AWWA C509
Vertrauliches Maß zu ASME B16.10-2000 (ISO 3 Reihen)
Flansch und Bohrung zu SME/ANSI B16.42-1998
b.British-Standard
Entwurf zu BS5163, BS5150
Vertrauliches Maß zu BS5163 (Reihen 3series, ISO19 ISO)
Flansch und Bohrung zu BS4504 part1 (EN1092)
c.Germany-Standard
Entwurf zu DIN3352
Vertrauliches Maß zu DIN3202 (F4: ISO 14 Reihe; F5: ISO 15 Reihe)
Flansch und Bohrung nach BS EN1092
| DN | L | D | D1 | D2 | b | f | Nd | H | W |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
| 65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
| 80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
| 100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
| 150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
| 200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
| 225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
| 250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
| 300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
| 350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
| 375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
| 400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
| 450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
| 500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
| 600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
• Körper und Mütze des duktilen Roheisens EN-GJS-400-15 (GGG-40)
• Spindel gemacht von A2
• Spindelnuß hergestellt von der Bronze
• Spindelkragen gestützt auf POM, das Disketten schiebt
• Verbindungsbolzen hergestellt von A2, angesenkt und versiegelt
• Korrosionsschutz mittels der Fusion verpfändete Epoxidpulverbeschichtung RAL 5015 (durchschnittliche trockene Dicke >250μm)
• Trinkwasserversion: EPDM-Gummibeschichtung des Keils in Übereinstimmung mit KTW- und DVGW-Arbeitsblatt W 270
• Abwasserversion: NBR-Gummibeschichtung des Keils
