Produktdetails:
Zahlung und Versand AGB:
|
Garantie: | 3 Jahre | Spulenmaterial: | 304,316,316L |
---|---|---|---|
Struktur: | Ball | Kundengebundene Unterstützung: | Soem |
Temperatur: | PTFE≤150℃, PPL≤300℃ | Portgröße: | DN15-DN250, 1/2“ - 10" |
Anwendung: | General | Medien: | Gas, Wasser, Öl |
Art: | KUGELVENTILE | ||
Markieren: | pneumatisches 150lb Kugelventil,pneumatisches a36 Kugelventil,manuelles Kugelventil API |

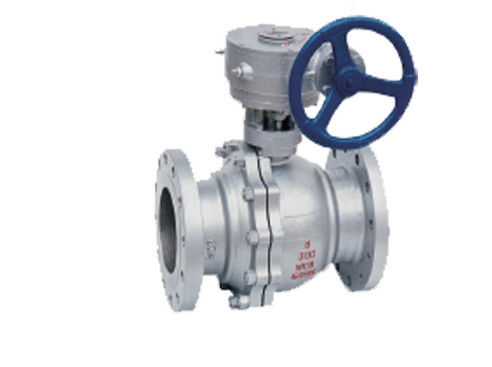

Q41F-150LB/LBP 304/A36 Ventile hoher Qualität pneumatischen manuellen Flansches ASME (API)
Hauptmerkmale
Kugelventil selbst ist die Haupteigenschaften der Kompaktbauweise, der zuverlässigen Dichtung, der einfachen Struktur, der bequemen Wartungs-, Dichtfläche und des kugelförmigen häufig im geschlossenen Zustand, mittlere Abnutzung nicht leicht zu sein, einfaches die Betriebstechnik, anwendbar auf Wasser, Lösungsmittel, Säure und Gas, wie allgemeines Arbeitsmedium, aber ist auch für die Arbeitsbedingungen von Medien, wie Sauerstoff, Wasserstoffperoxid, Methan passend und Äthylen, ist es in den verschiedenen Industrien weitverbreitet. Der Kugelventilkörper kann integral oder kombiniert sein.
Produkt-Beschreibung
Art | DN (Millimeter) | NPS (herein) | L | D | D1 | D2 | b | Z-Ød | H | W | GEWICHT (Kilogramm) |
Q41F-150Lb Q41F-150LbP
Q341F-150Lb Q341F-150LbP
Q641F-150Lb Q641F-150LbP
Q9B41F-150Lb Q9B41F-150LbP |
15 | 1/2 | 108 | 90 | 60,5 | 35 | 10 | 4-Ø15 | 55 | 130 | 2,3 |
20 | 3/4 | 117 | 100 | 70 | 43 | 10 | 4-Ø15 | 55 | 130 | 3,0 | |
25 | 1 | 127 | 110 | 79,5 | 51 | 12 | 4-Ø15 | 70 | 160 | 4,5 | |
32 | 1 1/4 | 140 | 120 | 89 | 64 | 13 | 4-Ø15 | 75 | 160 | 5,5 | |
40 | 1 1/2 | 165 | 130 | 98,5 | 76 | 15 | 4-Ø15 | 90 | 200 | 7,0 | |
50 | 2 | 178 | 150 | 120,5 | 92 | 16 | 4-Ø19 | 104 | 350 | 9,5 | |
65 | 2 1/2 | 190 | 180 | 139,5 | 105 | 18 | 4-Ø19 | 153 | 400 | 15 | |
80 | 3 | 203 | 190 | 152,5 | 127 | 19 | 4-Ø19 | 187 | 500 | 19 | |
100 | 4 | 229 | 230 | 190,5 | 157 | 24 | 8-Ø19 | 206 | 500 | 33 | |
125 | 5 | 356 | 255 | 216 | 186 | 24 | 8-Ø22 | 244 | 600 | 58 | |
150 | 6 | 394 | 280 | 241,5 | 216 | 26 | 8-Ø22 | 252 | 600 | 93 | |
200 | 8 | 457 | 345 | 298,5 | 270 | 29 | 8-Ø22 | 283 | 800 | 160 | |
250 | 10 | 533 | 405 | 362 | 324 | 31 | 12-Ø25 | 345 | 800 | 200 |
Firmeneinleitung
Internationaler Handel Co., Ltd. Cangzhous Junxi.
Unsere Firma, alle Arten Kohlenstoffstahlfitting, nahtlose Fitting zu produzieren und zu exportieren, unsere Stadt Stadt Cang Zhou ist die Heimatstadt von Kohlenstoffstahlfitting. Wir haben nach vielen Ländern, wie, Russland, Ägypten Malaysia, Indien, der Türkei, Indonesien, Jordanien etc. exportiert.
Über die Fittingsmaschine haben wir unterschiedliche Art für jede Maschine. Wir haben heiße Formungsellbogenmaschine, Ellbogenmaschine der kalten Formung, Maschine T-Stück der kalten Formung, Abkantmaschine, Strahlenenmaschine, ETC… Maschinengarantie sind ein Jahr. Wenn unsere Kundenmaschine das Problem hat, unser, Kundendienstperson kommt, den Kunden zu helfen, das Problem schnellstmöglich zu lösen.
Über die Fittingsmaschine haben wir unterschiedliche Art für jede Maschine. Wir haben heiße Formungsellbogenmaschine, Ellbogenmaschine der kalten Formung, Maschine T-Stück der kalten Formung, Abkantmaschine, Strahlenenmaschine, ETC… Maschinengarantie sind ein Jahr. Wenn unsere Kundenmaschine das Problem hat, unser, Kundendienstperson kommt, den Kunden zu helfen, das Problem schnellstmöglich zu lösen.
Hauptmerkmale
Kugelventil selbst ist die Haupteigenschaften der Kompaktbauweise, der zuverlässigen Dichtung, der einfachen Struktur, der bequemen Wartungs-, Dichtfläche und des kugelförmigen häufig im geschlossenen Zustand, mittlere Abnutzung nicht leicht zu sein, einfaches die Betriebstechnik, anwendbar auf Wasser, Lösungsmittel, Säure und Gas, wie allgemeines Arbeitsmedium, aber ist auch für die Arbeitsbedingungen von Medien, wie Sauerstoff, Wasserstoffperoxid, Methan passend und Äthylen, ist es in den verschiedenen Industrien weitverbreitet. Der Kugelventilkörper kann integral oder kombiniert sein.
Vorteile:
1.Simple Struktur, Bändchen, Leichtgewichtler.
2.Small Widerstand Widerstände, volles DurchmesserKugelventil im Allgemeinen kein Strömungswiderstand.
3.Tight und zuverlässiges. Er hat Dichtfläche zwei, und das Dichtflächematerial des Kugelventils ist in einer Vielzahl des Plastiks, gute Enge weitverbreitet und kann komplette Dichtung erzielen. Es ist auch in den Vakuum-Anlagen weitverbreitet gewesen.
4.Easy, zum, von ganz offenem zum vollen Abschluss schnell zu funktionieren, sich zu öffnen und zu schließen solange die Rotation von 90o, bequem für Fernbedienung.
5.Easy Wartung, Kugelventilstruktur ist einfach, ist der Dichtungsring im Allgemeinen, Zerlegung aktiv und Ersatz ist bequemer.
offenes oder völlig geschlossenes 6.When völlig, die Dichtfläche des Balls und die Dichtung wird vom Medium lokalisiert. Wenn das Medium überschreitet, verursacht es nicht die Abnutzung der VentilDichtfläche.
.
Allgemeine Störungen und Überprüfungsmethoden von Kugelventilen
1. Der Ball wird vorbei gewaschen
Ausschlussmethode: die Versammlung sollte richtig sein, die Operation sollte stabil sein, nicht dürfen als Drosselventil verwendet werden; Der Ball sollte in der Zeit repariert werden, nachdem man umgeworfen hat und der versiegelnde Sitz sollte ersetzt werden.
2, wann verwendet als drosselnde Funktion, Dichtfläche wird beschädigt
Beseitigungsmethode: das Kugelventil wird nicht als Drossel benutzt werden lassen.
3. Die Dichtfläche wird zerquetscht
Ausschlussmethode: ziehen Sie den Bolzen an der Dichtung sollte einheitlich sein fest, die Kraft sollte klein sein, würde festziehen eher mehrmals, nicht zu viel und zu fest auf einmal, kann die geschädigte Dichtfläche gerieben werden und repariert werden.
