Produktdetails:
Zahlung und Versand AGB:
|
Garantie: | 3 Jahre | Spulenmaterial: | 304,316,316L |
---|---|---|---|
Struktur: | Ball | Kundengebundene Unterstützung: | Soem |
Temperatur: | PTFE≤150℃, PPL≤280℃ | Portgröße: | DN15-DN200, 1/2“ - 8" |
Anwendung: | General | Medien: | Gas, Wasser, Öl |
Art: | KUGELVENTILE | ||
Markieren: | Dreiwegepn1.6 kugelventil,Dreiwegepn2.5 kugelventil,Weisen-Kugelventil WCB 3 |

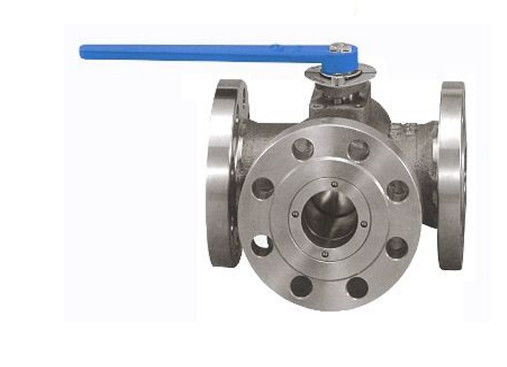

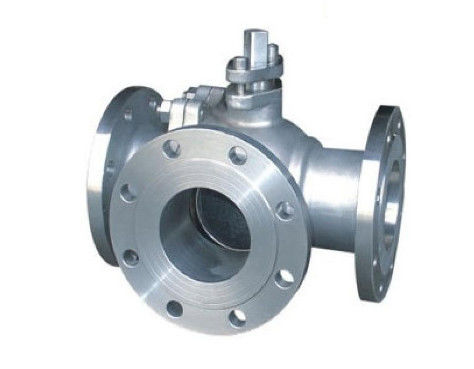

Q45F WCB 304 316 316L PN1.6 2,5 4,0 6,4 Flansch-Dreiwegekugelventil
Struktur des Kugelventils
Die Abdichtungseigenschaft ist gut, aber die ganze Last des Kugellagers das Arbeitsmedium wird zum AusgangDichtungsring geführt. Deshalb ist es notwendig, zu betrachten, ob das Dichtungsringmaterial der Arbeitslast des Ballmediums widerstehen kann. Wenn er Hochdruckauswirkung unterworfen wird, wird der Ball ausgeglichen möglicherweise. Diese Struktur wird im Allgemeinen in den Tief- und MitteldruckKugelventilen benutzt. Ventil-wird örtlich festgelegtes Ball-Kugelventil der Ball eines Kugelventils repariert und bewegt nicht sich unter Druck. Repariertes BallKugelventil hat einen sich hin- und herbewegenden Sitz, durch den Mitteldruck, die Sitzbewegung, damit der Dichtungsring, der fest auf den Ball gedrückt wird, um das Versiegeln sicherzustellen. Normalerweise mit dem Ball auf dem oberen und untereren Wellenlager, ist Operationsdrehmoment klein passend, für die Hochdruck- und großen Kaliberventile.
Produkt-Beschreibung
Druck | DN | L | L1 | H | W | Kilogramm | |||||
Millimeter | Zoll | Millimeter | Millimeter | Millimeter | Millimeter | 1,6 | 2,5 | 4,0 | CL150 | JIS10K | |
1,6
2,5
4,0
CL150
JIS10K |
15 | 1/2 | 130 | 65 | 62 | 100 | 2,5 | 3,0 | 3,5 | 2,5 | 2,5 |
20 | 3/4 | 150 | 75 | 68 | 160 | 3,0 | 3,5 | 4,5 | 3,0 | 3,6 | |
25 | 1 | 160 | 80 | 75 | 160 | 4,8 | 5,0 | 6 | 5,0 | 5,0 | |
32 | 1-1/4 | 180 | 90 | 85 | 200 | 6,5 | 7 | 8,5 | 7 | 7 | |
40 | 1-1/2 | 200 | 100 | 95 | 200 | 8,5 | 9 | 10,5 | 9 | 9 | |
501 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
65 | 2-1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 |
Firmeneinleitung
Internationaler Handel Co., Ltd. Cangzhous Junxi.
Unsere Firma, alle Arten Kohlenstoffstahlfitting, nahtlose Fitting zu produzieren und zu exportieren, unsere Stadt Stadt Cang Zhou ist die Heimatstadt von Kohlenstoffstahlfitting. Wir haben nach vielen Ländern, wie, Russland, Ägypten Malaysia, Indien, der Türkei, Indonesien, Jordanien etc. exportiert.
Über die Fittingsmaschine haben wir unterschiedliche Art für jede Maschine. Wir haben heiße Formungsellbogenmaschine, Ellbogenmaschine der kalten Formung, Maschine T-Stück der kalten Formung, Abkantmaschine, Strahlenenmaschine, ETC… Maschinengarantie sind ein Jahr. Wenn unsere Kundenmaschine das Problem hat, unser, Kundendienstperson kommt, den Kunden zu helfen, das Problem schnellstmöglich zu lösen.
Über die Fittingsmaschine haben wir unterschiedliche Art für jede Maschine. Wir haben heiße Formungsellbogenmaschine, Ellbogenmaschine der kalten Formung, Maschine T-Stück der kalten Formung, Abkantmaschine, Strahlenenmaschine, ETC… Maschinengarantie sind ein Jahr. Wenn unsere Kundenmaschine das Problem hat, unser, Kundendienstperson kommt, den Kunden zu helfen, das Problem schnellstmöglich zu lösen.
Allgemeine Störungen und Überprüfungsmethoden von Kugelventilen
1. Der Ball wird vorbei gewaschen
Ausschlussmethode: die Versammlung sollte richtig sein, die Operation sollte stabil sein, nicht dürfen als Drosselventil verwendet werden; Der Ball sollte in der Zeit repariert werden, nachdem man umgeworfen hat und der versiegelnde Sitz sollte ersetzt werden.
2, wann verwendet als drosselnde Funktion, Dichtfläche wird beschädigt
Beseitigungsmethode: das Kugelventil wird nicht als Drossel benutzt werden lassen.
3. Die Dichtfläche wird zerquetscht
Ausschlussmethode: ziehen Sie den Bolzen an der Dichtung sollte einheitlich sein fest, die Kraft sollte klein sein, würde festziehen eher mehrmals, nicht zu viel und zu fest auf einmal, kann die geschädigte Dichtfläche gerieben werden und repariert werden.
4. Es gibt keinen vor-Festziehendruck auf der Dichtfläche
Ausschlussmethode: der Dichtfläche der Dichtung sollte regelmäßig überprüft werden der vor-Festziehendruck, und die Dichtfläche sollte etwas komprimiert sein, wenn es gefunden wird, dass die Dichtfläche lose geleckt oder in Verbindung getreten hat; Vorbelasteter Frühlingsverlust-Effektersatz.
5, der Schlüssel, der Ventilschaft und der Verbindungsabstand des Balls drei ist groß, hat der Schlüssel die geschlossene Position erreicht, ist der Ballrotation Winkel kleiner als 90 Grade und die Langlebigkeit des Durchsickerns
Ausschlussmethode: der Schlüssel, der Ventilschaft und der Ball des begrenzten Mechanismus der Verbindung drei, die lose sind und der Freigabe ist sollten repariert werden zu groß und befestigt sich, um fest zu machen; Justieren Sie den Grenzblock, beseitigen Sie den Vorwinkel des Schlüssels, und machen Sie den Ball offen und nah richtig.
6. Die Kontaktfläche zwischen der Dichtung und dem Körper ist nicht glatt und getragen, und der O-Ring wird damit die Dichtungslecks beschädigt.
Beseitigungsmethode: verbessern Sie das glatte Ende der Kontaktfläche zwischen der Dichtung und dem Körper, verringern Sie die Zerlegungszeiten der Dichtung, und ersetzen Sie den O-Ring regelmäßig.
