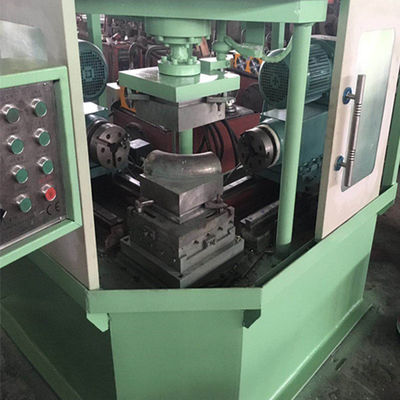

B635A Grüne zweiseitige Bevelmaschine Rohrbefestigung Bevelmaschine
Effiziente Beveling-Lösung für Rohrverbindungen

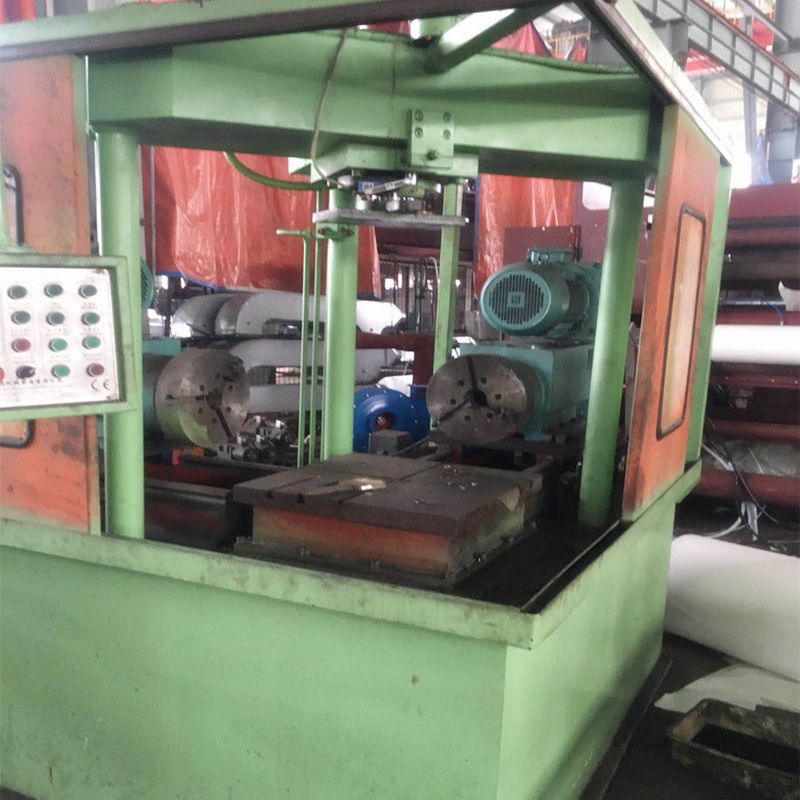

Die B635A Green Two Side Beveling Machine ist eine spezialisierte Metallformmaschine, die für die Verarbeitung von Rohrverbindungen entwickelt wurde und mehrere Funktionen wie Beveling, Rohrschneiden,InnenlochbohrungMit seiner "zweiseitigen" Verarbeitung und seinem grünen, energieeffizienten Design bietet er hohe Präzision und Effizienz.Dies macht es zu einem Kernwerkzeug für die Herstellung von Rohrverbindungen und die Wartung von Rohrleitungen.
Diese Maschine zeichnet sich durch ihren flexiblen Betrieb und ihre große Anpassungsfähigkeit aus.mit einer maximalen Schneidlänge von 350 mm und verstellbaren Tischwinkeln (bis zu ± 90° ohne Schnitt), ± 55° mit einem Scheitern) um unterschiedliche Schrägwinkelanforderungen zu erfüllen (z.B. 30°, 45°, 60° bei Rohrleitungsschweißen).5 kW Hochleistungsmotor sorgt für eine gleichbleibende Verarbeitungsqualität, auch für hochfeste Rohrverbindungen aus Kohlenstoffstahl.
Technische Spezifikation
| Kategorie der Parameter |
Einzelheiten der Spezifikation |
| Modell der Maschine |
B635A/B635 (Zwei-Seiten-Kegelkonstruktion) |
| Typ |
Metallformmaschine (spezialisiert für Rohrbelag) |
| Maximale Schneidlänge |
350 mm (gehandhabt die meisten Standardrohr-Fittergrößen) |
| Maximale Entfernung von Ramboden zum Tisch |
330 mm (unterstützt die Verarbeitung von Rohrverbindungen mit dicken Wänden) |
| Maximale Tischbewegung (horizontal) |
400 mm (verstellbar für die horizontale Positionierung der Werkstücke) |
| Maximale Tischbewegung (vertikal) |
270 mm (an unterschiedliche Werkstückhöhen für die Mehrwinkelbearbeitung angepasst) |
| Maximaler Abstand zwischen Schneider und vorderem Bett |
550 mm (genügend Platz für große Rohrverbindungen) |
| Ram Reisen |
170 mm (für dicke Rohrwände eine vollständige Schneid- und Schrägtiefe gewährleistet) |
| Maximale Tischdrehzahl (ohne Schrägstrich) |
± 90° (flexible Winkelbereinigung für komplexe Schrägformen) |
| Maximale Tischdrehung (mit Abzweigung) |
± 55° (stabile Befestigung + Winkelregelung für eine präzise Bewegung) |
| Maximale vertikale Bewegung des Schneiders (Werkzeugkopf) |
110 mm (verstellt die Werkzeughöhe an unterschiedliche Schrägtiefen an) |
| Ram-Schläge |
32, 50, 80, 125 mal/min (Verstellbar mit 4 Geschwindigkeiten und unterschiedlicher Materialhärte) |
| Raddrehung pro Ram-Runde (1 Zahn - vertikal) |
0.18mm (feine Einstellung zur präzisen Tiefenkontrolle) |
| Raddrehung pro Ram-Runde (1 Zahn - Horizontal) |
0.21 mm (genaue horizontale Zuführung für eine gleichmäßige Bevelbreite) |
| Raddrehung pro Ram-Runde (4 Zähne - vertikal) |
0.73 mm (Schnellzufuhr für eine effiziente Rohverarbeitung) |
| Raddrehung pro Ram-Runde (4 Zähne - horizontal) |
0.84 mm (Hochgeschwindigkeits-horizontale Zuführung für Großflächenbebelung) |
| Motorspezifikation |
1.5kw, 1400r/min (hohes Drehmoment, energieeffizient für den langfristigen Betrieb) |
| Gesamtgrößen der Fälle |
1530*930*1370mm (kompakte Anordnung, geeignet für Werkstätten oder Instandhaltung vor Ort) |
| Nettogewicht (N.W.) / Bruttogewicht (G.W.) |
1000 kg / 1200 kg (stabile Struktur, leicht zu transportieren mit Standardhebeausrüstung) |
| Versorgungsfähigkeit |
300 Stück pro Monat (unterstützt die Beschaffung großer Chargen für Produktionslinien) |
Stärken des Unternehmens: Fachmann für Rohrbefestigungsmaschinen
Unser Unternehmen ist ein erfahrener Hersteller von Rohrbefestigungsmaschinen und Rohrbefestigungen mit mehr als 10 Jahren Industrieerfahrung.Unterstützung durch folgende Kernvorteile:
Vollständiges Produktportfolio
Wir bieten eine vollständige Palette von Rohrbefestigungsmaschinen an, um integrierte Produktionslinien zu bilden, einschließlich:
- Maschinen zum Formen: Warmform-Elbtocher, Kaltform-Elbtocher, Langbiegemaschine, Kaltform-Tie-Maschine, Rohrweitermaschine, Reduktionsmaschine, Kappenmaschine.
- Verarbeitungsmaschinen: Markiermaschine, Mittelfrequenzheizmaschine, Sprengmaschine, Schneidmaschine, Schrägmaschine (z. B. B635A), Hydraulikpresse, CNC-Drehmaschine, Bohrmaschine, Ringwalzmaschine.
- Rohrverbindungen: Wir produzieren und exportieren auch verschiedene Rohrverbindungen aus Kohlenstoffstahl und nutzen unsere Lage als "Heimatstadt der Rohrverbindungen aus Kohlenstoffstahl", um eine hohe Qualität und eine stabile Versorgung zu gewährleisten.
Weltweite Marktpräsenz und Kundendienst
- Internationale Verkäufe: Unsere Maschinen und Rohrverbindungen wurden nach Russland, Ägypten, Malaysia, Indien, Türkei, Indonesien, Jordanien und anderen Ländern exportiert, wobei monatlich etwa 50 Container Rohrverbindungen geliefert werden.
- Auslandsbüro: Wir haben ein eigenes Büro in Mumbai, Indien, mit Marketing- und technischen Teams, die jährlich für 7-8 Monate im Ausland stationiert sind, um rechtzeitige Unterstützung vor Ort zu bieten.
- Garantie und Wartung: Alle Maschinen sind mit einer 1-Jahres-Garantie ausgestattet. Wenn eine Maschine defekt funktioniert, werden unsere After-Sales-Techniker umgehend zur Lösung der Probleme geschickt, wodurch die Produktionsunterbrechungen minimiert werden.
- Ein-Stopp-Dienst: Wir bieten von der Auftragserteilung bis zur Lieferung einen kompletten Support an, einschließlich Anpassungen, Installationsanleitungen und Betriebstraining.
Anwendungsbereich
Die B635A-Rohrbelagmaschine wird in Industriezweigen und Szenarien, in denen eine hochwertige Rohrbelagung erforderlich ist, weit verbreitet:
Schlüsselindustrie
Erdgas, Erdöl, Chemie, Elektrizität, Metallurgie, Kesselherstellung, Pharma, Wasseraufbereitung.
Spezifische Szenarien
- Installation der Pipeline für das neue Projekt: Schrägrohrverbindungen zum Schweißen in großen Pipeline-Projekten (z. B. Ölpipelines, Erdgasleitungen).
- Wartung von Pipelines: Vor-Ort-Gewälzung und Schneiden alter oder beschädigter Rohre während der Wartung, um einen nahtlosen Austausch zu gewährleisten.
- Herstellung von Rohrverbindungen: Verarbeitung von Schrägen auf Rohrverbindungen aus Kohlenstoffstahl (z. B. Ellenbogen, T-Züge, Flansche) zur Erfüllung von Schweißnormen und Montageanforderungen.
