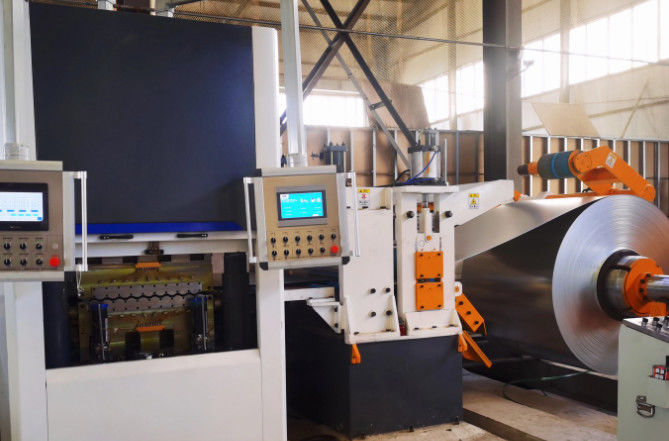

Tengdi Machinery Hochpräzisions-Querteilanlage und Ablängmaschine
Produktübersicht: Hochwertige Schneidlösungen für die Metallverarbeitung
Tengdi Machinery bietet Hochleistungs-Querteilanlagen und Ablängmaschinen für die Verarbeitung von Metallcoils. Unsere Ausrüstung liefert außergewöhnliche Schnittpräzision (±0,15 mm) und hohe Schnittgeschwindigkeiten (bis zu 100 m/min), was sie ideal für die Automobilherstellung, Haushaltsgeräte, Hardware und metallurgische Industrie macht.
Ablängmaschine: Definition, Funktionen & Kategorien
Eine Ablängmaschine verarbeitet Metallcoils durch Abwickeln, Richten und Schneiden in spezifizierte Längen, gefolgt von Stapeln. Sie wandelt kontinuierliche Metallcoils in verwendbare Flachmaterialien für die Produktion um.
Kernfunktionen & Komponenten
- Wichtige Kernkomponenten:Abwickler, Quetsch- & Richtmaschine, Messgerät, Schneidemaschine, Stapler
- Zusatzkomponenten:Zuführung, Seitenführungsvorrichtung, Übergangsmechanismus, Förderband
Gerätekategorien
Nach Metallmaterial:
- Ablängmaschine für Edelstahl
- Ablängmaschine für Siliziumstahl
- Ablängmaschine für kalt-/warmgewalzte Bleche
Nach elektronischem Steuermodus:
- Pneumatische Ablänganlage (mittlere Präzision)
- NC (Numerische Steuerung) Ablänganlage (hohe Präzision)
Detaillierte technische Parameter
| Modell |
Dickenbereich (mm) |
Breitenbereich (mm) |
Schnittlänge (mm) |
Schnittpräzision (mm) |
Walzenanzahl |
Walzendurchmesser (mm) |
| 3*1600 |
0,3-3 |
1600 |
300-4000 |
±0,5 |
15 |
Ф85 |
| 6*2000 |
1-6 |
2000 |
500-6000 |
±0,5 |
15 |
Ф140 |
| 8*2000 |
2-8 |
2000 |
600-8000 |
±1 |
13 |
Ф155 |
| 10*2200 |
2-10 |
2200 |
600-10000 |
±1 |
13 |
Ф160 |
| 12*2200 |
3-12 |
2200 |
800-12000 |
±1 |
11 |
Ф180 |
| 16*2200 |
4-16 |
2200 |
800-12000 |
±1 |
11 |
Ф200 |
| 20*2500 |
6-20 |
2500 |
800-12000 |
±1 |
9 |
Ф230 |
| 25*2500 |
8-25 |
2500 |
800-12000 |
±1 |
9 |
Ф260 |
Standard-Workflow der Ablängmaschine
1. Coil-Heber: Hebt und transportiert Metallcoils zum hydraulischen Abwickler
2. Hydraulischer Abwickler: Wickelt die Metallcoil mit kontrollierter Geschwindigkeit ab
3. Andruckrolle: Stabilisiert das abgewickelte Blech
4. Quetschwalze & Vorrichtmaschine: Hält die Spannung aufrecht und führt das Vorrichten durch
5. Loop Bridge: Puffert Geschwindigkeitsunterschiede zwischen den Stationen
6. Seitenführungsrolle: Hält das Blech zentriert
7. Hauptrichtmaschine: Führt das Feinrichten durch
8. Encoder & Messvorrichtung: Misst die Blechlänge präzise
9. Schere: Schneidet das Blech auf die spezifizierte Länge
10. Förderband: Transportiert das geschnittene Blech
11. Hydraulische Hebeplattform: Passt die Höhe zum Stapeln an
12. Stapler mit Gebläsevorrichtung: Stapelt die Bleche ordentlich
13. Entladewagen: Transportiert die fertigen Bleche
Kooperationsvorteile mit Tengdi Machinery
- Kundenspezifische Lösungen: Maßgeschneiderte Geräteparameter für spezifische Bedürfnisse
- Fachwissen & Qualitätssicherung: Fachleute gewährleisten hohe Standards
- Vielseitige Anwendung: Geeignet für mehrere Branchen und Metallmaterialien
- After-Sales-Support: Umfassende After-Sales-Services einschließlich Schulung und technischer Beratung
